Замена значения частоты в прошивке микроконтроллера PIC

Иногда при конструировании какого то устройства на микроконтроллере ,под рукой не оказывается кварцевого  резонатора необходимой частоты.Решить проблему можно изменением значения частоты кварца непосредственно в прошивке,разумеется если Автор проекта, выложил в свободный доступ исходный файл прошивки в расширении .asm

Будем считать что нам повезло и у нас есть исходник.    Остается только скачать программу MPLAB IDE v8.92  ( я рекомендую именно версию  v8.92, потому что для нее есть русификатор),

Итак приступим.
Запускаем  программу  MPLAB IDE.



В верхнем меню выбираем  " Проект ",за тем-  "Мастер проекта". В открывшемся окне жмем  " Далее ".


 В следующем окне нужно выбрать необходимый  Микроконтроллер ( в моем случае это 16F628a ).



Жмем "далее ".


Выбираем язык программирования " Assembler "( Первая строчка) --- идем " Далее "


Для последующих шагов необходимо в папке "МОИ ДОКУМЕНТЫ " создать подпапку и присвоить ей какое то короткое имя, обязательно на латинице. Например " START " и скопировать в нее исходник с расширением   .asm- например  :       clock.asm


В окошке мастера проектов пишем название нашего проекта и указываем созданную папку " START " и присваеваем имя файлу - то же "START". Сохраняем. Далее.
В следующем окне слева выбираем наш файл  " clock.asm "и жмем  "Добавить"  и файл появиться в правом окошке.



Идем "Далее " и "Готово ".

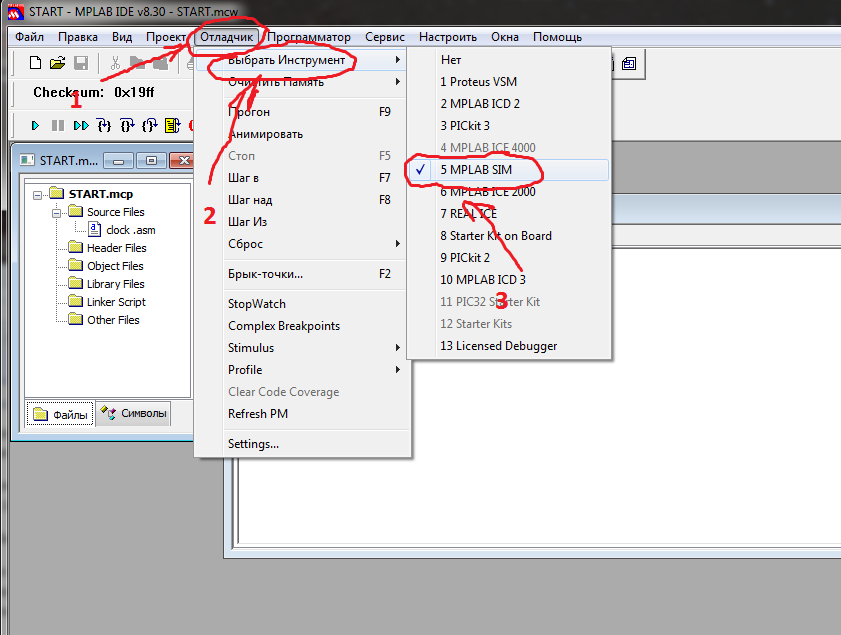

Теперь в меню MPLAB IDE  жмем "Отладчик "-- " Выбрать инструмент "- и выбираем  MPLAB SIM.




В маленьком окошке дважды щелкаем по файлу "clock.asm" - откроется файл для редактирования.




Но мы в нем менять ни чего не будем, а предоставим это сделать программе MPLAB IDE
Итак еще раз идем в меню " Отладчик " , в самом низу появилась новая кнопочка с названием " Settings... " нажимаем ее

.
Откроется окошко где и  нужно прописать  частоту кварцевого резонатора ,который мы  хотим использовать в своем устройстве.Вводим значение .Подтверждаем "Применить" и "OK".


Остается скомпелировать файл " clock.asm" в необходимый нам файл с расширением .HEX
Для этого в меню программы ищем кнопочку "Build All " , нажимаем , ждем пару секунд ,пройдет компиляция ,



в итоге появится окно с конечной записью "BUILD SUCCEEDED".






Теперь идем  в папку "МОИ ДОКУМЕНТЫ "- " START " и находим там файл " clock .HEX"


Это и есть новая прошивка для микроконтроллера, с измененной частотой кварцевого резонатора.
